آی سی شارژ دسته بازی PS4

بررسی تخصصی

• آی سی شارژ (IC Charger) یا مدار مجتمع شارژ در دسته بازی PS4، نقش بسیار مهمی در تامین انرژی و شارژ باتری دسته ایفا می‌کند. این قطعه کوچک اما حیاتی، وظیفه کنترل جریان برق ورودی، تبدیل ولتاژ و مدیریت فرآیند شارژ باتری را بر عهده دارد.

  مشخصات فنی

  • نوع آی سی: معمولاً از نوع سوئیچینگ (Switching) است که بازدهی بالایی در تبدیل ولتاژ دارند.

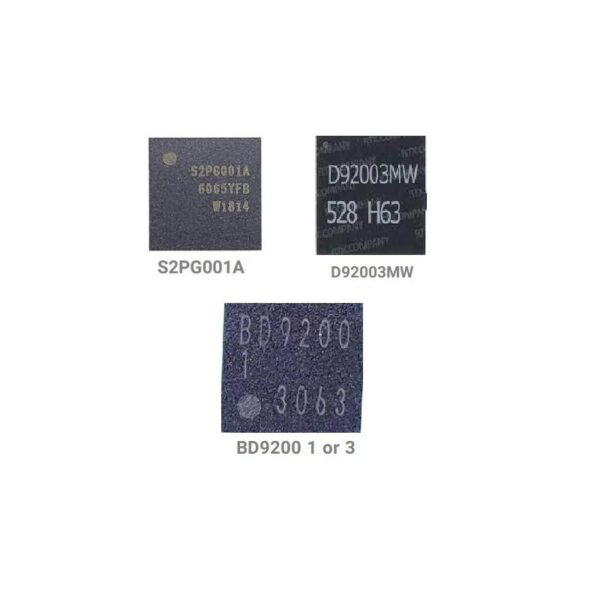

  • مدل: مدل‌های مختلفی از آی سی شارژ در دسته‌های PS4 استفاده می‌شود که بسته به مدل دسته و تولیدکننده آن متفاوت است. برخی از مدل‌های رایج عبارتند از: BD9200، S2PG001A و D92003MW.
  • ولتاژ ورودی: ولتاژ ورودی به این آی سی معمولاً 5 ولت است که از طریق کابل شارژ تامین می‌شود.
  • ولتاژ خروجی: ولتاژ خروجی آی سی برای شارژ باتری لیتیوم یونی دسته، معمولاً بین 3.7 تا 4.2 ولت تنظیم می‌شود.
  • جریان شارژ: جریان شارژ نیز بسته به ظرفیت باتری و مدل آی سی متفاوت است اما معمولاً در محدوده چند صد میلی‌آمپر قرار دارد.

  عملکرد

  • کنترل جریان شارژ: آی سی شارژ با کنترل جریان شارژ، از آسیب دیدن باتری جلوگیری می‌کند و اطمینان حاصل می‌کند که باتری به طور ایمن شارژ شود.
  • حفاظت از باتری: این آی سی دارای مدارهای حفاظتی مختلفی مانند حفاظت در برابر ولتاژ بیش از حد، جریان بیش از حد و دمای بیش از حد است.
  • نمایش وضعیت شارژ: برخی از مدل‌های آی سی شارژ، امکان نمایش وضعیت شارژ باتری را از طریق LED یا سایر نشانگرها فراهم می‌کنند.

  دلایل خرابی آی سی شارژ

  • ساییدگی و فرسودگی: با گذشت زمان و استفاده مکرر، اجزای داخلی آی سی ممکن است ساییده شده و عملکرد خود را از دست بدهند.
  • نوسانات برق: نوسانات برق می‌تواند به آی سی آسیب رسانده و باعث خرابی آن شود.
  • گرم شدن بیش از حد: کارکرد طولانی مدت و مداوم دسته در محیط‌های گرم می‌تواند باعث گرم شدن بیش از حد آی سی و در نهایت خرابی آن شود.
  • ضربه و فشار فیزیکی: ضربه خوردن دسته یا وارد آمدن فشار بیش از حد به آن می‌تواند به آی سی آسیب برساند.

  علائم خرابی آی سی شارژ

  • عدم شارژ شدن باتری: باتری دسته به هیچ عنوان شارژ نمی‌شود.
  • شارژ شدن کند باتری: سرعت شارژ باتری بسیار پایین است.
  • خاموش شدن ناگهانی دسته در حین بازی: به دلیل اتمام ناگهانی شارژ باتری.
  • گرم شدن بیش از حد دسته: در هنگام شارژ، دسته بیش از حد گرم می‌شود.
